·示例软件版本为Altium Designer 22.4.2。
·在生成Gerber文件前请确认坐标原点已经设置。
一、阻焊覆盖设置
常规选择是过孔阻焊覆盖，工程中可根据自己设计需求选择对象，单独设置盖油还是开窗。下边以过孔阻焊覆盖为例，讲解阻焊覆盖设置过程。

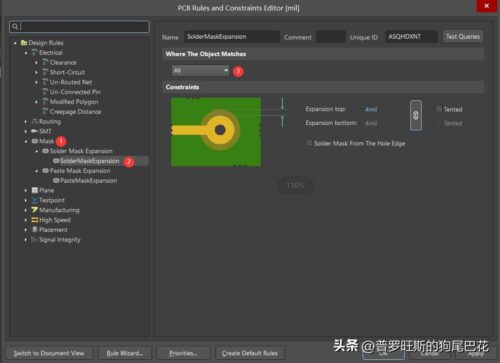

1.1 Design-Rules
①选择Mask。
②选择solder mask expansion。
③ALL下拉选择为Custom Query，并清除对话框里的All。
1.2 选择过孔阻焊
①点击Query Helper。
②选择Object Type Checks。
③双击选择IsVia。
④点击OK
1.3 选择阻焊对象结束，设置阻焊
①注意此时阻焊对象里有IsVia。
②勾选Tented。
③点击Apply。
④点击OK。
过孔阻焊覆盖设置完成，此时可通过3D模型观察阻焊效果。
二、生成电气、机械、丝印层文件
2.1 File-Fabrication Outputs-Gerber Files
①选择单位为Inches。
②加工分辨率为0.01mil。
③勾选Include unconnected mid-layer pad。
④绘制层下拉选择“Select Used”
2.2 Advanced界面设置
①匹配公差：0.005mil。
②前导/尾数零：勾选Suppress leading zeroes。
③绘制类型：勾选Unsorted。
④其他：勾选Optimize change location commands。
⑤点击Apply。
三、生成钻孔文件
在PCB界面点击File-Fabrication Outputs-NC Drill Files。
①单位选择：Inches。
②分辨率：选择2：5。
③前导/尾数零：勾选Suppress leading zeroes。
④坐标位置：勾选 Reference to relative origin。
⑤其他：勾选Optimize change location commands。
⑥点击OK。
四、输出Gerber文件
打开工程内的Project Outputs for **文件夹，看到如下的Gerber 文件，输出完成。
