altium designer pcb教程(altium designer设计pcb板)

altium designer pcb教程(altium designer设计pcb板)插图

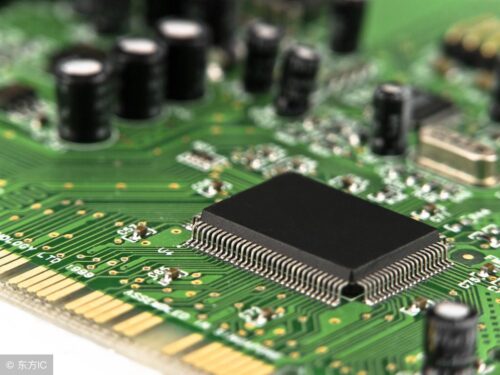

在 pcb 上的芯片

PCB项目中一般包含四个文件:xxx.SchDoc(PCB原理图)、xxx.PcbDoc(PCB封装图)、xxx.SchLib(PCB原理图库)、xxx.PcbLib(PCB封装库)。

一般流程为:先绘制【PCB原理图库SchLib】、再绘制【PCB封装库PcbLib】,将原理图库组件与封装库关联起来。

然后绘制【PCB原理图SchDoc】,将其更新到【PCB封装图PcbDoc】,Design->updatePCB Document,最后布线扑铜即可。

一、集成库制作

制作集成库(原理图库、PCB封装库、PCB3D库)、添加元器件到原理图、导入PCB、PCB设计和布线、3D预览

1、引脚等放置前按TAB设置属性、按空格旋转

2、Designator为引脚标志,与PCB封装库引脚对应,Tools->模型管理把原理库与PCB封装库关联起来

3、显示上划线 \A\B

二、添加3D库

三、PCB原理图绘制

Tools->Annotate Sch.. ->Update Changes List -> Accepted Changes 自动添加标注,消除altium designerduplicate part错误

四、PCB电路板绘制

自动布线:Auto Route->All..

检查规则:Tools->Design Rule Check..

小技巧

扑铜:

利于散热等

Place->Ploygen Pour

Top层和Buttom层都铺,注意铺铜的时候选择接地GND(在布线的时候地线不用连接)

注:第二种Hatched扑铜方式,线宽要选择10mil不然无法通过规则检查

PCB封装库修改后更新原理图库 Tools->update PCB..

原理图库修改后更新原理图 Tools->update Sch..

原理图修改后更新PCB封装设计 Design->update PCB Document

execute changes->validate changes

设置板子形状:

绘制边缘线条,shift键选择

Design->Board Shape->Define Form selected objects

板子变成灰色->右键->Filter->Clare Filter

设置电气边界:

切换到Keep-Out层,Place->Line厂家会根据这个形状生产。

电气边界用来限定布线和元件放置的范围,它是通过在禁止布线层(Keep Out Layer)绘制边界来实现的。禁止布线层是PCB工作空间中一个用来确定有效位置和布线区域的特殊工作层面,所有的信号层的目标对象和走线都被限制在电气边界之内。

Q键实现英制和米制单位转换

正反两面放置元器件:

法1:在拖动元器件的同时,按下L,该元器件就自动到底层去了。

法2:右击查看属性,修改Layer属性为Bottom Layer即可。

隐藏GND网络,扑铜时一般连接GND,那么在绘制PCB连线时隐藏GND连线会比较清爽,快捷键N-H-GND 点击GND焊盘就行了,注意一定要敷铜接地,不然整块板子报废。
