2017年5月23日,微软首次在上海举办了一次发布会,发布了一款The New Surface Pro。内部无风扇的超轻设计,那它的散热以及超轻都是从哪些方面实现的呢?并带有一款保护用户隐私的TPM安全芯片。又位于何处呢?时隔一年半,我们再来回顾一下这款The New Surface Pro。

a1822是ipad拆机视频(ipad型号a1822拆机图)插图

老规矩,配置先行奉上。

配置一览:

SoC:Intel Core M3双核处理器

屏幕:LG Display 12.3英寸IPS屏丨2736×1824分辨率

存储:4GB RAM+128GB ROM

前置:500万摄像头,面部识别摄像头

后置:8百万摄像头

电池:5940mAh锂离子电池

特色:大面积的散热铜管丨四块电池丨接口都带有屏蔽罩保护

拆解步骤:

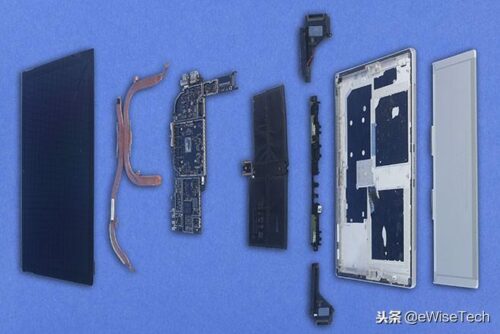

从屏幕开始的拆解,通过泡棉胶与主机固定的屏幕。相对一般手机来说,屏更大了,用的胶也更多了。并且由于保护玻璃的厚度仅有0.4mm,所以拆解时必须加倍小心。两个屏幕排线都带有金属屏蔽盖固定。拆开后盖,我们发现一个很明显的特点,就是内部并没有铺满,而且四周留出的空间十分大。

整机主要通过导热铜管散热,两条长铜管几乎遍布全机各大发热点,并通过螺丝固定在各个位置上。

处理器这个主要发热点,更是两根铜管交汇的位置,并且还涂有散热硅脂巩固散热。

由于整机结构的特殊性,所以需要改变一下拆解步骤,先将各屏蔽罩打开。随后即可打开位于屏蔽罩下方的软板排线接口,取下软板。

随后麦克风软板、侧键软板、扬声器和天线模块等都可轻松取下。

主板和充电接口通过螺丝固定,主板背面焊有射频同轴线。

电池通过黑色双面胶+白色双面胶固定,胶的粘性较强,拆卸后电池发生变形,不易复用。

最后在后盖上剩下一些较小的模块:耳机孔软板、Keyboard接口软板、麦克风软板和3块摄像头软板,这些软板通过螺丝和胶固定。

最后的最后就是背面支撑架了。众所周知,Surface Pro的开合角度能够达到165度。而背面这个支撑架主要通过上下两个机械模组完成。

细节亮点:

Surface Pro使用的天线模块为FPC天线,固定在一个黑色模块上,而这个黑色部分的材料为PC+20%GF。

后置摄像头模块上带有一颗闪光灯。

在信息安全愈发重要的今天,Surface Pro的主板上带有一颗TPM安全芯片,这颗芯片可以有效防止非法用户访问。

主板ic信息:

主板正面主要IC(下图):

红色:Intel- Core m3-7Y30双核处理器

黄色:Samsung-K4E8E324EB-EGCF-1GB内存芯片

绿色:Samsung-KUS020203M-B000-128GB闪存芯片

Samsung- KE0100103M-SDRAM芯片

青色:Nuvoton-NPCT650SBBWX-TPM安全芯片

蓝色:Winbond-W25Q128FV-16MB Flash

洋红:Realtek-RTS5343-USB控制芯片

白色:Monolithic Power Systems-MPSH07-Power Management

蜡笔红:Monolithic Power Systems-MPS1708–Power Management

蜡笔绿:Bosch-加速度传感器

蜡笔黄:Bosch-BMI160- 陀螺仪+加速度传感器

蜡笔紫:MARVELL-88W8897-WiFi/BT芯片

主板背面主要IC(下图):

红色:Realtek-ALC3269-音频解码芯片

黄色:MEMSIC-电子罗盘

绿色:TI-BQ25700-电池管理芯片

青色:Freescale-M22J9VDC-MCU

主板上使用的Logic、Memory、PM和RF芯片使用信息见下表:

下表为主板上使用的MEMS芯片:

总结信息:

作为微软发布的一款智能平板,或许感觉更像是一款超薄的笔记本电脑。使用windows 10系统。尽管内部共用了4块电池,但是总占面积并不是很大。不同于iPad那般被电池塞满。整个平板内部显得很空旷。通过两段长铜管贯穿整个内部,进行散热,并在CPU位置进行的重点散热。主板上带有一颗TPM安全芯片,将用户隐私做了个很好的防护。
